پمپ وظیفه گردش آب در رادیاتورها یا لوله های گرمایش از کف و یا مبدل صفحه ای را دارد و باعث افزایش تبادل حرارتی در دستگاه می گردد. آمورش تعمیر و تعویض پمپ پکیج اطلاعات کامل فنی پمپ ویلو گرانفوس را با ما باشید.
قبل از توضیح در زمینه تعمیر پمپ پکیج کمی در مورد نحوه کارکرد پکیج توضیح می‌دهیم پکیج در دو بخش رادیاتور و آب مصرفی، گرما ایجاد می‌کند و به دلیل انجام این دو فعالیت به صورت همزمان و فشاری که به علت این امر بر دستگاه وارد میشود.
در دراز مدت بر روی قطعات پکیج مشکلاتی را ایجاد می‌کند که یکی از این موارد خرابی پمپ پکیج است .
عیب یابی پکیج ایران رادیاتور بوتان ایساتیس و… در تهران پکیج 09106868021
برای تعمیر پمپ پکیج نیاز به تعمیر و گاهی تعویض این قطعه میشود و توجه داشته باشید که این کار باید توسط یک فرد مطلع و با تجربه انجام گیرد .
زیرا نداشتن دانش لازم جهت سرویس پمپ میتواند آسیبهای جدی به دستگاه شما وارد کند.
جهت کمک به استارت زدن پمپ، روی آن یک خازن (۲ تا ۲/۷ میکروفارادی) نصب شده است. اتصال پمپ به برد کنترل توسط سیم فاز، نول و ارت انجام می‌گیرد.
در پکیج تک مبدله، پمپ پکیج فقط در حالت زمستانه روشن است و زمانی که آب گرم مصرفی باز است، پمپ کار نمی کند. اما در پکیج دومبدل در هر دو حالت رادیاتورها و مصرفی، پمپ پکیج کار می‌کند.

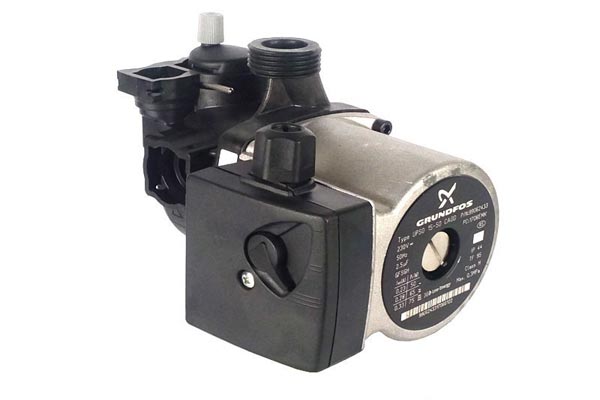

اطلاعات فنی نوشته شده بر روی پمپ سیرکولاتور پکیج
خلاصه اطلاعات فنی نوشته شده بر روی پمپ سیرکولاتور پکیج طبق جدول زیر می باشد.
| ردیف | عبارت | توضیحات |
|---|---|---|
| ۱ | Max. 0/3Mpa | حداکثر فشار کاری ۳ مگاپاسکال یا ۳ بار |
| ۲ | Class H | کلاس بندی عایق حرارتی سیم پیچ لاکی استاتور |
| ۳ | TF 95 | حداکثر دمای کارکرد ۹۵ درجه فارنهایت |
| ۴ | IP 44 | درجه حفاظتی |
| ۵ | ۲.۵µF | ظرفیت خازن ۲.۵ میکروفاراد |
| ۶ | ۵۰Hz | فرکانس کاری ۵۰ هرتز |
| ۷ | ۲۳۰V | ولتاژ کاری ۲۳۰ ولت |
| ۸ | UP | پمپ سیرکولاتور |
| ۹ | S | سه سرعته |
| ۱۰ | ۱۵ | قطر ۱۵ سانتی متر |
| ۱۱ | ۵۰ | حداکثر هد پمپ ۵۰ دسیمال |
کلاس های حرارتی بر اساس استاندارد IEC 60085
مثال Class H یعنی عایق حرارتی سیم پیچ (لاک سیم) استفاده شده در استاتور تا دمای ۱۸۰ درجه سانتیگراد مقاوم است.
| ردیف | Letter Designation | Thermal Class ˚C |
|---|---|---|
| ۱ | Y | ۹۰ |
| ۲ | A | ۱۰۵ |
| ۳ | E | ۱۲۰ |
| ۴ | B | ۱۳۰ |
| ۵ | F | ۱۵۵ |
| ۶ | H | ۱۸۰ |
| ۷ | N | ۲۰۰ |
| ۸ | R | ۲۲۰ |
| ۹ | – | ۲۵۰ |
آشنایی با ضریب نفوذ یا استاندارد IP
مثال IP44 یعنی حفاظت در برابر ابزار و سیم با قطر بزرگ تر از ۱ میلی متر و حفاظت در برابر پاشیدن آب از هر جهت و هر زاویه.
| رقم اول کد IP | درجه حفاظت | توضیحات |
|---|---|---|
| ۰ | غیر محافظت شده (بدون ایمنی) | بدون هیچ گونه حفاظت خاص |
| ۱ | حفاظت شده در برابر ورود اجسام جامد با قطر بزرگ تر از ۵۰ میلی متر مانند دست ها | حفاظت در مقابل دسترسی غیر مجاز سطوح بزرگ بدن |
| ۲ | حفاظت شده در برابر ورود اجسام جامد با قطر بزرگ تر از ۱۲ میلی متر | حفاظت در مقابل انگشت یا اجسام با قطر متوسط |
| ۳ | حفاظت شده در برابر ورود اجسام جامد با قطر بزرگ تر از ۲.۵ میلی متر | حفاظت در مقابل ابزار و اجسام با قطر کم |
| ۴ | حفاظت در برابر ابزار اشیاء و سیم با قطر کمتر از ۱٫۵ میلیمتر | حفاظت در مقابل سیم یا نوار |
| ۵ | حفاظت شده در برابر ورود گرد و غبار | از ورود کامل گرد و غبار جلوگیری نمی شود اما به راحتی وارد بدنه نمی شوند |
| ۶ | حفاظت شده در برابر ورود ریز گرد | هیچ گرد و غباری به بدنه وارد نمی شود |
| رقم دوم کد IP | درجه حفاظت | توضیحات |
|---|---|---|
| ۰ | بدون حفاظت | بدون هیچ گونه حفاظت خاص |
| ۱ | عایق در برابر چکه های عمودی آب | مدت آزمایش: ۱۰ دقیقه از نفوذ قطراتی که به صورت عمودی بر روی بدنه می ریزند، جلوگیری می کند |
| ۲ | عایق در برابر چکه های آب با حداکثر زاویه ۱۵ درجه | مدت آزمایش: ۱۰ دقیقه در صورتی که قطرات آب با زاویه ۱۵ درجه نسبت به خط عمود از هر جهت بر روی بدنه ریخته شود تاثیر مضری بر دستگاه ندارد |
| ۳ | عایق در برابر پاشیده شدن آب با حداکثر زاویه ۶۰ درجه | مدت آزمایش: ۵ دقیقه در صورتی که آب با زاویه ۱۵ درجه نسبت به خط عمود از هر جهت بر روی بدنه پاشیده شود تاثیر مضری بر دستگاه ندارد |
| ۴ | عایق در برابر بارش آب از هر جهت و هر زاویه | مدت زمان: ۵ دقیقه اگر از هر جهتی روی بدنه آب پاشیده شود نباید تاثیر مضری بر دستگاه داشته باشد |
| ۵ | عایق در برابر پاشیده شدن آب با فشار از هر جهت | مدت آزمایش: دست کم ۳ دقیقه در صورتی که آب با فشار از هر جهت بر بدنه ریخته شود نباید تاثیر مضری بر دستگاه داشته باشد |
| ۶ | عایق در برابر پاشیده شدن آب با فشار زیاد از هر جهت | مدت آزمایش: دست کم ۳ دقیقه در صورتی که آب با فشار خیلی زیاد از هر جهت بر بدنه دیخته شود نباید تاثیر مضری بر دستگاه داشته باشد |
| ۷ | عایق در برابر قوطه ور شدن موقت دستگاه در آب | زمان آزمایش: ۳۰ دقیقه دستگاه می تواند بدون تاثیر مضر برای مدت محدودی در آب غوطه ور باشد |
| ۸ | عایق در برابر استفاده دائمی در آب | مدت آزمایش: غوطه‌وری مداوم در آب از دستگاه می توان به صورت دائمی در زیر آب استفاده کرد بدون اینکه هیچ تاثیر مخربی بر عملکرد آن داشته باشد |
قطعات پمپ پکیج
- استاتور (Stator) یا سیم پیچ
- روتور (Rotor) یا شفت
- توربین یا پروانه
- جعبه تقسیم برق
- کلید تغییر سرعت پمپ (تنظیم سه حالت سرعت پمپ)
- هوزینگ (Housing)
- خازن موتور (ذخیره کننده انرژی برای راه اندازی الکتروموتور پمپ)
- پیچ تنظیم سرویس کار یا پیچ بازدید
اصطلاحات
- پمپ سیرکولاتور پکیج : معمولا در سمت راست و در مسیر برگشت رادیاتورها نصب میشود. وظیفه آن گردش آب در است.
- هد پمپ : قدرت پمپ جهت انتقال آب را هد می‌نامند. مقدار هد بر حسب متر بیان میشود.
- دبی پمپ : به میزان گردش آب در واحد زمان می‌گویند. مقدار دبی نیز بر حسب لیتر بر ثانیه، دقیقه یا ساعت بیان میشود.
- گیرپاژ پمپ : قفل کردن پمپ به دلیل فنی گیرپاژ نامیده میشود.
- سیستم ضد گیرپاژ پمپ : از قطعات سیستم ایمنی پمپ است. در صورت استفاده نکردن پمپ به مدت طولانی، پمپ ۲۰ ثانیه می‌چرخد تا گیرپاژ نکند. نکته قابل تامل این است که سیستم ایمنی پمپ تنها در زمان روشن بودن عمل می‌کند، بنابراین پمپ پکیج حدالامکان نباید از برق جدا شود.
- سیستم Anti Freeze یا ضد یخ زدگی : جهت جلوگیری از یخ زدن آب در مدار دستگاه پکیج، زمانی که دمای آب به زیر ۷ درجه سانتیگراد برسد، آب را به جریان می اندازد.
به طور کلی قطعات پکیج به چهار دسته کلی تقسیم می‌شوند
- برد کنترل : مغز دستگاه می باشد و با توجه به شرایطی که از حسگرها دریافت می کند، فرمان لازم را به قطعات تحت کنترل خود می دهد.
- حسگرهای پکیج : قطعاتی مانند سنسورها، پرشر سوئیچ ها، ترموستات دود و … هستند که وظیفه اعلام وضعیت دستگاه به برد کنترل را بر عهده دارند.
- قطعات مجری فرمان : قطعاتی همچون پمپ، شیر کنترل گاز، فن و … می باشند که این قطعات به خودی خود هیچگونه فعالیتی ندارند مگر اینکه برد کنترل به آنها فرمان بدهد.
- قطعات مکانیکی : قطعاتی مثل منبع انبساط، هیدرو بلوک ها و … هستند که نیازی به فرمان از سمت برد کنترل ندارند و به فعالیت خود ادامه می دهند. این قطعات در زمان قطعی برق از کار نمی افتند.
تعمیر پمپ پکیج یکی از امور مهم در زمانی است که پمپ پکیج شما با مشکل مواجه شده است. تعمیر پمپ پکیج دیواری کار هر کسی نیست و باید تخصص کامل داشته باشید تا بتوانید این کار را انجام دهید. اگر قصد دارید پمپ پکیج دیواری را خودتان تعمیر کنید در ادامه همین مقاله آموزش تعمیر پمپ پکیج دیواری را مطالعه کنید. آمورش تعمیر و تعویض پمپ پکیج اطلاعات کامل فنی پمپ ویلو گرانفوس را با ما باشید.
پکیج صدا میدهد و علت صدای پکیج ایران رادیاتور بوتان
پمپ پکیج چه کاربردی دارد؟
کاربرد پمپ پکیج این است که وظیفه به حرکت درآوردن آب گرم درون رادیاتور، شوفاژ و … را به عهده دارد.
درباره کاربرد پکیج می‌گویم که در زمانی که فشار آب گرم کم است به آن کمک کرده و فشار آب گرم را افزایش خواهد داد.
پمپ پکیج معمولا در صنایع مختلفی کاربرد دارد که در برخی موارد برای پخش روغن به سایر نقاط کمک می‌کند.
اما به صورت کلی می‌گویم که کاربرد پمپ در پکیج برای گردش آب و گرمایش محیط است.
اگر آب گرم به گردش در نیاید باعث سرد شدن محیط خواهد شد.
6 دلیل شایعه خرابی پمپ پکیج
خرابی پمپ پکیج به علل مختلفی ایجاد میشود. که در ادامه این مقاله به تعدای از آنها اشاره خواهیم کرد.
عواملی همچون مدل پمپ, پکیج, نحوه نصب پکیج و طرز استفاده از این دستگاه در خرابی و از کار افتادن پمپ پکیج دخالت مستقیم دارند.
بدون آب کارکردن پمپ، نصب پکیج بدون صافی‌های سیستم برگشت شوفاژ و مواردی از این دست، اصلی‌ترین دلایل خرابی این بخش به شمار می‌روند.
توصیه ما به کاربران سیستم‌های گرمایشی، مانند پکیج این است که علاوه بر نصب درست و اصولی پکیج، در در زمان استفاده نکاتی را مد نظر قرار دهند.
به این ترتیب، کمترخرابی پمپ رخ میدهد و هزینه کمتری را بابت تعمیر پمپ پکیج یا تعویض این قطعه صرف خواهید نمود.
البته تعمیر پمپ پکیج گرانفوس و ویلو در حال حاضر ب به سختی صورت می‌گیرد بدلیل کمبود قطعات در کشور که مجبور به تعویض آن هستیم. آمورش تعمیر و تعویض پمپ پکیج اطلاعات کامل فنی پمپ ویلو گرانفوس را با ما باشید.

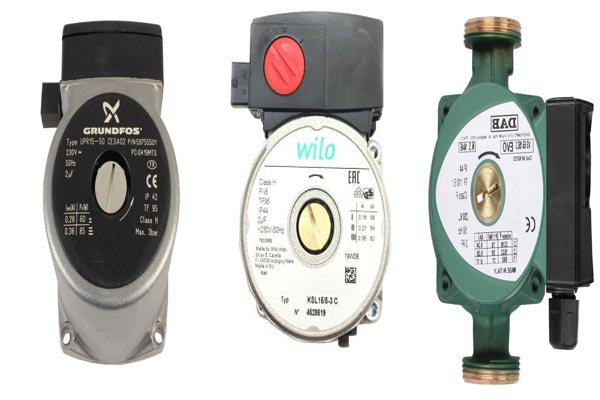

انواع پمپ پکیج دیواری
پمپ پکیج دیواری شما دارای انواع مختلفی میباشد که شما می‌توانید در صورت درست نشدن پمپ پس از تعمیر پمپ پکیج یکی از انواع آن را خریداری کنید.
انواع پمپ پکیج:
- پمپ ویلو
- پمپ گرانفوس
پمپ پکیج ویلو یکی از پرمصرف ترین پمپ های در بازار می بادش که در بسیار از پکیج ها برتر تولید برند های برتر استفاده میشود و تقریبا در تمام پکیج های تولیدی شرکت ایران رادیاتور می باشد
مورد استفاده BM-L-E-M
تولید شده در کشور های اورپایی
پروانه و روتور از جنس های با کیفیت سرامیکی
داری یه قدرت مختلف 82 وات و117 وات
تعاریف:
هد پمپ: میزان قدرت و توانایی پمپ جهت انتقال آب در شرایط استاندارد بر حسب متر را هد می نامند. در سیستم های لوله کشی به طور معادل، هر ده متر، یک بار افت فشار ایجاد می شود و به همین دلیل در دستگاه پکیج جهت جلوگیری از این افت فشار از پمپ استفاده می شود.
دبی در گردش پمپ: به میزان گردش آب در واحد زمان دبی گفته می شود و این مقدار نیز بر حسب لیتر بر ثانیه، دقیقه یا ساعت بیان می شود.
با داشتن مقدار هد و دبی در گردش هر پمپ می توان پی برد که پمپ مورد نظر می تواند چند لیتر آب را در دقیقه، به چه ارتفاعی به گردش در بیاورد.
معمولا دستگاه های پکیج شوفاژ دیواری موجود در بازار ایران دارایپمپ هایی با مقدار هد ۵ متر برای دستگاه هایی با ظرفیت ۲۴ الی ۲۶ کیلو وات، ۶ متر برای دستگاه هایی با ظرفیت ۲۸ الی ۳۰ کیلو وات و ۷ متر در دستگاه هایی با ظرفیت های ۳۲ کیلووات تولید می شوند. مقدار دبی در گردش این پمپ ها ۳۵۰، ۴۵۰، ۵۰۰، ۷۵۰ و ۸۰۰ لیتر بر دقیقه می باشد. در هنگام نصب دستگاه پکیج شوفاژ دیواری لازم است تا مقدار دبی پمپروی بالاترین مقدار تنظیم گردد.
سیستم های ایمنی پمپ
سیستم ضد گیرپاژ پمپ: هرگاه یکپمپ سیرکولاتور در مداری استفاده شود؛ اما پمپ دستوری دریافت نکرده و عملکردی نداشته باشد؛ آنگاه موتورپمپ دچار مشکل شده و قفل می شود؛ به این اتفاق “گیرپاژ” گویند. از این رو جهت جلوگیری از گیرپاژ پمپدستگاه پکیج شوفاژ دیواری، از یک برنامه مشخص در برد دستگاه استفاده می شود که طبق این برنامه هرگاهپمپ در مدت زمان ۲۰ الی ۲۴ ساعت هیچگونه عملکردی نداشته باشد؛ آنگاه تنها پمپ برای مدت زمات ۲۰ ثانیه روشن می شود و آب موجود در مدار بسته را به گردش در می آورد.
سیستم Anti Freeze یا ضد یخ زدگی: جهت جلوگیری از یخ زدن آب در دستگاه پکیج شوفاژ دیواری و لوله ها، برنامه ای همانند سیستم ضد گیرپاژ در برد دستگاه تنظیم شده است.
عملکرد این سیستم ایمنی نیز کاملا مشابه سیستم ضد گیرپاژ می باشد با این تفاوت که اگر دمای آب در سیستم به ۷ در جه سانتیگراد یا کمتر برسد، برای لحظاتی در کنار عملکرد پمپ، مشعل دستگاه نیز روشن شده و تا زمانی که دمای آب به مقداری بیش از ۷ درجه سانتیگراد برسد؛ روشن می ماند. آمورش تعمیر و تعویض پمپ پکیج اطلاعات کامل فنی پمپ ویلو گرانفوس را با ما باشید.
سیستم های ایمنی پمپ تنها در صورت روشن بودن دستگاه عمل می کنند؛ لذا باید در نظر داشت که هیچگاه پکیج شوفاژ دیواری از برق جدا نشود. در زمان هایی که نیاز است تا دستگاه مدت زمان طولانی خاموش باشد؛ حتما تمامی آب موجود در دستگاه تخلیه شده و سپس برق دستگاه قطع شود. لازم به ذکر است پمپ دستگاه پکیج شوفاژ دیواری نیاز به برق ۲۲۰ ولت دارد
پمپ ویلو مورد علاقه شرکت تولید ی ایران رادیاتور بوده و فقط بوتان در مدل پرلا پکیج این شرکت مورد استفاده قرار داده است
پمپ ویلو و گرانفوس از پمپ های برتر بازار تاسیسات بوده است
و در دو مدل ۲۴ و ۲۸ با توان و قدرت های مختلف است
۱۵/۵۰—۱۵/۵۵
قابل عرضه می باشد
این پمپ داری دو پروانه بزرگ که شکل متفاوتی از ایم پمپ می باشد
پمپ ویلو و آی آر جی هر دو به سمت چپ گردش کرده و پمپ گرانفوس راست گرد می باشد.
دوام بالا از ویژگی های این پمپ به شمار می رود
برندها > گراندفوس
پمپ گراندفوس ، پمپ grundfos، پمپ آبگراندفوس
فروش پمپ آب دانمارکی grundfos (پمپ گراندفوس)
گراندفوس یکی از قدرتمندترین تولید کنندگان پمپ آب در جهان به شمار می رود.
شروع کار گراندفوس در سال ۱۹۴۵ در روستای کوچکی در دانمارک با سام برینگبرو شروع و با تولید کردن سالانه بیش از ۱۶ میلیون پمپ آب به یکی از پیشتازان در عرضه تولید پمپ در جهان تبدیل گشت .
گراندفوس در سطح جهانی دارای بیش از ۱۸ هزار کارمند است و با در دست داشتن بیش از ۵۰ درصد بازار پمپ های الکتریکی سیرکولاسیون یا چرخشی، مطرح ترین تولید کننده الکترو پمپ چرخشیدر سطح جهان می باشد.
علاوه بر پمپ های الکتریکی، گراندفوس تولید کننده موتور های استاندارد و شناور بوده و همچنین تولید کننده قطعات الکترونیکی با بیشترین کیفیت به لحاظ مانیتورینگ و کنترل پمپ ها با فناوری جدیدی با برند Blueflux که با بهترین کیفیت در بین سایر محصولات بازار میباشد را تولید و عرضه مینماید.
محصولات و خدمات شرکت گراندفوس ، توسط بیش از هشتاد شرکت در ۵۵ کشور در سراسر جهان عرضه می شوند. بعلاوه محصولات گراندفوس در بسیاری از کشورها در سطح جهان توسط نمایندگان عرضه هر کشور در سطحوسیعی به فروش میرسد
پمپ پکیج IRG شیبه پمپ گرانفوس می بلشد ولی جهت گردش پمپ IRG به چپ ولی پمپ گرانفوس ویلو به راست می باشد.
آمورش تعمیر و تعویض پمپ پکیج اطلاعات کامل فنی پمپ ویلو گرانفوس را با ما باشید.
آموزش تعمیر پمپ پکیج
مشکلات شایعی که برای پمپ‌های پکیج رخ میدهد را برای شما توضیح می‌دهیم.
1. در ابتدا باید قبل از انجام هر کاری برق را قطع کنید یا کلا پکیج را از برق خارج کنید.
2. مرحله دوم این است که باید بدنه آن را جدا کنید.
3. و بعد پمپ را به درستی بررسی کنید و عکسی از اتصالات آن بگیرید تا در زمان نصب کردن آن دچار مشکل نگردید.
4. اتصالات پمپ را قطع و پمپ را از دستگاه جدا کنید.
5. در این مرحله باید به توجه کنید و بعد از بررسی مشکلی که پمپ دارد اقدام به تعمیر کنید و در صورتی که قابل تعمیر نبود اقدام به تعویض کنید.
6. بعد از تعمیر و یا تعویض پمپ پکیج آن را در محل مناسب خود قرار داده و اتصالات مربوطه را وصل کنید.
7. در آخر پکیج را استارات کرده تا از عملکرد درست پمپ پکیج مطمئن شوید
در صد خرابی و مصرف پمپ گرنفوس به علت خرابی بسیار کمتر است
آمورش تعمیر و تعویض پمپ پکیج اطلاعات کامل فنی پمپ ویلو گرانفوس را با ما باشید.
و اما سخن آخر
تعمیر پمپ پکیج نیز از جمله کارهایی است که نیاز به تخصص دارد و باید به دست فرد کاربلد صورت بگیرید زیرا شاید باز کردن قطعات پکیج و دسترسی به پمپ آسان باشد. اما عیب
یابی و دانستن ایراد کار است که به تعمیر آن کمک می‌کند.
